トルクモーター
トルクモーター
トルクモーターは、特に低速域またはロックされたロータ状態で、高い始動トルクと安定した動作を提供するように設計されています。
リード線タイプ3w-40w
トルクモーターの特性
トルクモーターは、特に低速域またはロックされたロータ状態で、高い始動トルクと安定した動作を提供するように設計されています。 トルクはゼロ速度で最高であり、モーターと負荷バランスを保つために速度が増加するにつれて着実に減少します。 負荷トルクが一定の場合、電源電圧を調整してモーターの回転速度を変更することができます。トルクモーターの設計は、一般的なモーターとは大きく異なります。 適切な一般的な用途は、静的トルクによって荷重を抑えることです。高速運転後、最後に拘束力が必要になります。 連続動作の電圧は60vです。 60vを超える電圧の場合、短時間の定格。 定格時間は電圧100vで5分です。
トルクモーターは一定の張力で一定の速度で物品を連続的に巻き取ったり巻いたりするのに適しています。 これは、動作中または動作後に強制静的トルクが必要な状況で一般的に使用されます。 トルクモーターは、織物、紙、ゴム、プラスチック（丸線、平角線、ビニール袋、粘着フィルム）、金属線、ケーブルおよび印刷機械などのリールに巻く必要がある用途に広く使用されています。
- 出力3w〜40w
- 内蔵サーモスイッチ
- ギアヘッド用のgnタイプ（ピニオン）出力シャフトモデル

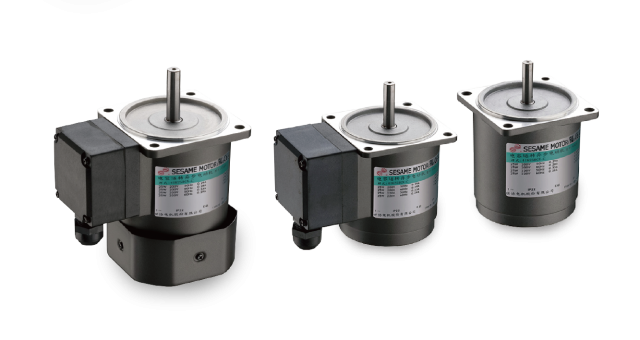

トルクモータータイプ
モーターのトルク調整は、電圧を変更するか、端子ボックスに内蔵されている電圧レギュレーターによって利用できます。- 標準タイプ：
モーター速度を調整するには、外部電圧レギュレータが必要です。 - レギュレータ内蔵タイプ：
電圧レギュレータは、モータの速度を調整するために端子ボックスに取り付けられています。
トルクモーター仕様
3w-40w, 110v トルクモーター| 品名 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3a-ap | 5分 / 連続 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6a-ap | 5分 / 連続 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10a-ap | 5分 / 連続 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20a-ap | 5分 / 連続 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40a-afp | 5分 / 連続 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v トルクモーター
| 品名 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3a-cp | 5分 / 連続 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6a-cp | 5分 / 連続 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10a-cp | 5分 / 連続 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20a-cp | 5分 / 連続 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40a-cfp | 5分 / 連続 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
3tk6a - 6wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
4tk10a - 10wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5tk20a - 20wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5tk40a - 40wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)

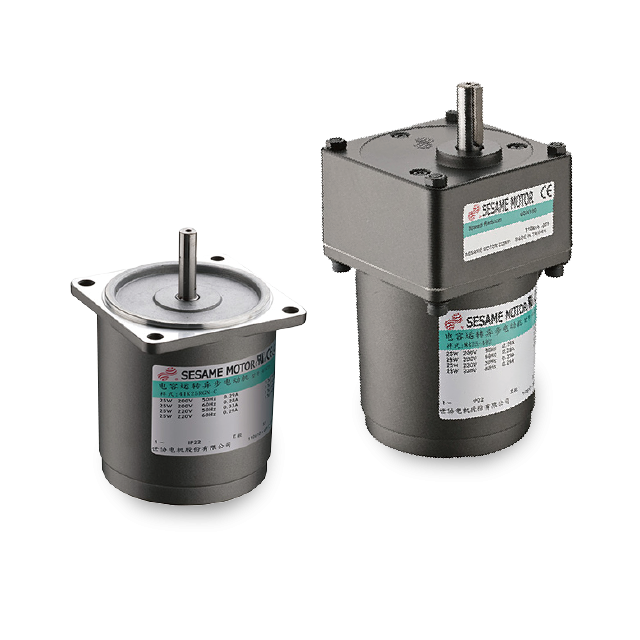

トルクギヤードモーター仕様
3w-40w, 110v トルクギヤードモーター| 品名 | 減速機 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3gn-ap | 2gn□ke | 5分 / 連続 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6gnap | 3gn□ke | 5分 / 連続 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10gn-ap | 4gn□ke | 5分 / 連続 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20gn-ap | 5gn□ke | 5分 / 連続 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40gx-afp | 5gx□kb | 5分 / 連続 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v トルクギヤードモーター
| 品名 | 減速機 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3gn-cp | 2gn□ke | 5分 / 連続 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6gn-cp | 3gn□ke | 5分 / 連続 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10gn-cp | 4gn□ke | 5分 / 連続 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20gn-cp | 5gn□ke | 5分 / 連続 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40gx-cfp | 5gx□kb | 5分 / 連続 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
減速機2gn□ke外形図 (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
3tk6gn - 6wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機3gn□ke外形図 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
4tk10gn - 10wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機4gn□ke外形図 (pdf) (dwg) (step)
5tk20gn - 20wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
5tk40gx - 40wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gx□kb外形図 (pdf) (dwg) (step)

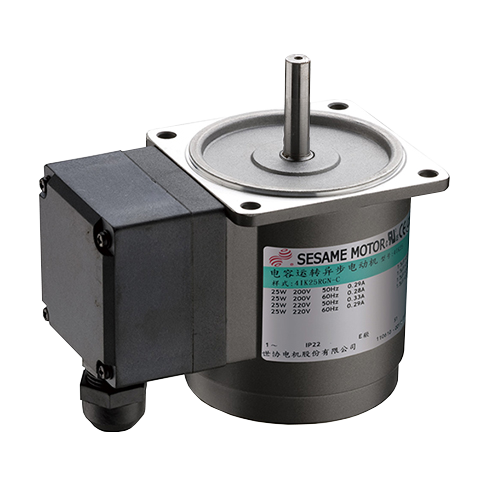

端子箱付タイプ3w-40w
トルクモーターの特性
トルクモーターは、特に低速域またはロックされたロータ状態で、高い始動トルクと安定した動作を提供するように設計されています。 トルクはゼロ速度で最高であり、モーターと負荷バランスを保つために速度が増加するにつれて着実に減少します。 負荷トルクが一定の場合、電源電圧を調整してモーターの回転速度を変更することができます。トルクモーターの設計は、一般的なモーターとは大きく異なります。 適切な一般的な用途は、静的トルクによって荷重を抑えることです。高速運転後、最後に拘束力が必要になります。 連続動作の電圧は60vです。 60vを超える電圧の場合、短時間の定格。 定格時間は電圧100vで5分です。
トルクモーターは一定の張力で一定の速度で物品を連続的に巻き取ったり巻いたりするのに適しています。 これは、動作中または動作後に強制静的トルクが必要な状況で一般的に使用されます。 トルクモーターは、織物、紙、ゴム、プラスチック（丸線、平角線、ビニール袋、粘着フィルム）、金属線、ケーブルおよび印刷機械などのリールに巻く必要がある用途に広く使用されています。
- 出力3w〜40w
- 内蔵サーモスイッチ
- ギアヘッド用のgnタイプ（ピニオン）出力シャフトモデル
トルクモータータイプ
モーターのトルク調整は、電圧を変更するか、端子ボックスに内蔵されている電圧レギュレーターによって利用できます。- 標準タイプ：
モーター速度を調整するには、外部電圧レギュレータが必要です。 - レギュレータ内蔵タイプ：
電圧レギュレータは、モータの速度を調整するために端子ボックスに取り付けられています。
トルクモーター仕様
3w-40w, 110v トルクモーター| 品名 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3ca-ap | 5分 / 連続 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6ca-ap | 5分 / 連続 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10ca-ap | 5分 / 連続 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20ca-ap | 5分 / 連続 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40ca-afp | 5分 / 連続 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v トルクモーター
| 品名 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3ca-cp | 5分 / 連続 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6ca-cp | 5分 / 連続 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10ca-cp | 5分 / 連続 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20ca-cp | 5分 / 連続 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40ca-cfp | 5分 / 連続 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
3tk6ca - 6wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
4tk10ca - 10wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5tk20ca - 20wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5tk40ca - 40wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
トルクギヤードモーター仕様
3w-40w, 110v トルクギヤードモーター| 品名 | 減速機 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3cgn-ap | 2gn□ke | 5分 / 連続 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6cgnap | 3gn□ke | 5分 / 連続 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10cgn-ap | 4gn□ke | 5分 / 連続 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20cgn-ap | 5gn□ke | 5分 / 連続 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40cgx-afp | 5gx□kb | 5分 / 連続 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v トルクギヤードモーター
| 品名 | 減速機 | 定格時間 | 最大出力 (w) |
電圧 (v) |
周波数 (hz) |
回転速度 (rpm) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2tk3cgn-cp | 2gn□ke | 5分 / 連続 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6cgn-cp | 3gn□ke | 5分 / 連続 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10cgn-cp | 4gn□ke | 5分 / 連続 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20cgn-cp | 5gn□ke | 5分 / 連続 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40cgx-cfp | 5gx□kb | 5分 / 連続 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
減速機2gn□ke外形図 (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
3tk6cgn - 6wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機3gn□ke外形図 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
4tk10cgn - 10wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機4gn□ke外形図 (pdf) (dwg) (step)
5tk20cgn - 20wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
5tk40cgx - 40wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gx□kb外形図 (pdf) (dwg) (step)
