torquemotoren

torquemotoren

torquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor.

torquemotoren
leitungsdraht vom typ 3 w bis 40 w

leitungsdraht vom typ 3 w bis 40 w

merkmale von torquemotoren
torquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor. das drehmoment ist bei der drehzahl null am höchsten und nimmt bei zunehmender drehzahl stetig ab, um den motor und die belastung in balance zu halten. die umdrehungsgeschwindigkeit des motors kann bei konstantem belastungsmoment durch anpassung der betriebsspannung geändert werden.

das design von torquemotoren unterscheidet sich stark vom design der üblichen motoren. eine geeignete und typische anwendung besteht darin, die belastung durch ein statisches moment niedrig zu halten, oder eine zwangskraft ist nach abschluss eines betriebs mit hoher drehzahl erforderlich. die spannung für einen dauerbetrieb beträgt 60 volt; die betriebszeit verkürzt sich, wenn spannungen 60 volt überschreiten; die nennbetriebszeit beträgt 5 minuten bei einer spannung von 100 volt.

torquemotoren eignen sich für kontinuierliches aufwickeln und aufwickeln von artikeln mit bestimmter drehzahl und bestimmter wickelspannung. sie werden üblicherweise dann eingesetzt, wenn während oder nach dem betrieb ein statisches moment aufgezwungen werden muss. torquemotoren werden häufig in anwendungen verwendet, bei denen das produkt auf eine spule gewickelt werden muss, z. b. textilien, papier, gummi, kunststoff (runder draht, flacher draht, plastikbeutel, frischhaltefolie), metalldraht, kabel und bei druckmaschinen.
  • die verfügbare ausgangsleistung liegt zwischen 3 w und max. 40 w
  • eingebauter thermoschalter
  • modelle mit abtriebswelle vom typ gn (ritzel) sind für den getriebekopf verfügbar
torquemotortypen
das drehmoment der motoren kann durch änderung der angelegten spannung oder über einen im anschlusskasten eingebauten spannungsstabilisator angepasst werden.
1.standardtyp:
   zur anpassung der motordrehzahl ist ein externer spannungsstabilisator erforderlich.
2.integrierter spannungsstabilisator:
   der spannungsstabilisator zur anpassung der motordrehzahl ist im anschlusskasten installiert.
spezifikationen von torquemotoren
3w-40w, 110v
model rated time (min.) output
(w)
voltage
(v)
freq.
(hz)
rated speed
(rpm)
starting torque
(kg.cm)
rated torque
(kg.cm)
rated current
(a)
capacitor
(μf)
2tk3a-ap 5 min. / continuous 3 / 1
3 / 1
110 / 60
110 / 60
60
50
990 / 570
1150 / 880
0.59 / 0.33
1.02 / 0.39
0.19 / 0.14
0.26 / 0.11
0.44 / 0.37
0.47 / 0.33
6 / 300v
6 / 300v
3tk6a-ap 5 min. / continuous 6 / 2
6 / 2
110 / 60
110 / 60
60
50
1550 / 1070
1250 / 840
2.23 / 0.57
2.20 / 0.58
0.38 / 0.18
0.47 / 0.23
0.76 / 0.44
0.59 / 0.36
10 / 300v
10 / 300v
4tk10a-ap 5 min. / continuous 10 / 3
10 / 3
110 / 60
110 / 60
60
50
1500 / 700
1140 / 1050
2.87 / 0.99
2.94 / 1.15
0.65 / 0.41
0.86 / 0.28
0.91 / 0.61
0.67 / 0.49
12 / 300v
12 / 300v
5tk20a-ap 5 min. / continuous 20 / 5
20 / 5
110 / 60
110 / 60
60
50
1340 / 1170
1100 / 1010
4.61 / 2.37
4.57 / 1.95
1.45 / 0.42
1.76 / 0.48
1.87 / 1.25
1.36 / 0.92
20 / 300v
20 / 300v
5tk40a-afp 5 min. / continuous 40 / 10
40 / 10
110 / 60
110 / 60
60
50
1510 / 1280
1360 / 680
7.89 / 2.09
6.9 / 2.37
2.58 / 0.76
0.72 / 1.44
1.55 / 0.97
1.10 / 0.92
24 / 300v
24 / 300v

3w-40w, 220v
model rated time (min.) output
(w)
voltage
(v)
freq.
(hz)
rated speed
(rpm)
starting torque
(kg.cm)
rated torque
(kg.cm)
rated current
(a)
capacitor
(μf)
2tk3a-cp 5 min. / continuous 3 / 1
3 / 1
220 / 120
220 / 120
60
50
1170 / 1180
1070 / 650
0.63 / 0.36
0.76 / 0.32
0.23 / 0.08
0.27 / 0.15
0.18 / 0.14
0.15 / 0.10
1 / 450v
1 / 450v
3tk6a-cp 5 min. / continuous 6 / 2
6 / 2
220 / 120
220 / 120
60
50
1240 / 1050
1100 / 1180
1.38 / 0.62
1.63 / 0.7
0.47 / 0.18
0.54 / 0.17
0.33 / 0.22
0.27 / 0.20
2 / 450v
2 / 450v
4tk10a-cp 5 min. / continuous 10 / 3
10 / 3
220 / 120
220 / 120
60
50
1200 / 1300
1050 / 1020
2.76 / 1.23
2.84 / 1.19
0.80 / 0.22
0.91 / 0.28
0.37 / 0.28
0.29 / 0.21
2.5 / 450v
2.5 / 450v
5tk20a-cp 5 min. / continuous 20 / 5
20 / 5
220 / 120
220 / 120
60
50
1350 / 1240
1070 / 760
3.97 / 1.24
4.26 / 1.35
1.44 / 0.39
1.83 / 0.65
0.50 / 0.32
0.37 / 0.24
3 / 450v
3 / 450v
5tk40a-cfp 5 min. / continuous 40 / 10
40 / 10
220 / 120
220 / 120
60
50
1480 / 1360
1100 / 900
7.9 / 2.4
7.1 / 3.2
2.63 / 0.72
3.53 / 1.1
0.45 / 0.50
0.71 / 0.54
6 / 450v
6 / 450v
2tk3a - 3w round shaft dim.  (pdf)
3tk6a - 6w round shaft dim.  (pdf)
4tk10a - 10w round shaft dim. (pdf)
5tk20a - 20w round shaft dim. (pdf)
5tk40a - 40w round shaft dim. (pdf)

spezifikationen des torque-getriebemotors
3w-40w, 110v
model gearhead rated time (min.) output
(w)
voltage
(v)
freq.
(hz)
rated speed
(rpm)
starting torque
(kg.cm)
rated torque
(kg.cm)
rated current
(a)
capacitor
(μf)
2tk3gn-ap 2gn□ke 5 min. / continuous 3 / 1
3 / 1
110 / 60
110 / 60
60
50
990 / 570
1150 / 880
0.59 / 0.33
1.02 / 0.39
0.19 / 0.14
0.26 / 0.11
0.44 / 0.37
0.47 / 0.33
6 / 300v
6 / 300v
3tk6gnap 3gn□ke 5 min. / continuous 6 / 2
6 / 2
110 / 60
110 / 60
60
50
1550 / 1070
1250 / 840
2.23 / 0.57
2.20 / 0.58
0.38 / 0.18
0.47 / 0.23
0.76 / 0.44
0.59 / 0.36
10 / 300v
10 / 300v
4tk10gn-ap 4gn□ke 5 min. / continuous 10 / 3
10 / 3
110 / 60
110 / 60
60
50
1500 / 700
1140 / 1050
2.87 / 0.99
2.94 / 1.15
0.65 / 0.41
0.86 / 0.28
0.91 / 0.61
0.67 / 0.49
12 / 300v
12 / 300v
5tk20gn-ap 5gn□ke 5 min. / continuous 20 / 5
20 / 5
110 / 60
110 / 60
60
50
1340 / 1170
1100 / 1010
4.61 / 2.37
4.57 / 1.95
1.45 / 0.42
1.76 / 0.48
1.87 / 1.25
1.36 / 0.92
20 / 300v
20 / 300v
5tk40gx-afp 5gx□kb 5 min. / continuous 40 / 10
40 / 10
110 / 60
110 / 60
60
50
1510 / 1280
1360 / 680
7.89 / 2.09
6.9 / 2.37
2.58 / 0.76
0.72 / 1.44
1.55 / 0.97
1.10 / 0.92
24 / 300v
24 / 300v

3w-40w, 220v
model gearhead rated time (min.) output
(w)
voltage
(v)
freq.
(hz)
rated speed
(rpm)
starting torque
(kg.cm)
rated torque
(kg.cm)
rated current
(a)
capacitor
(μf)
2tk3gn-cp 2gn□ke 5 min. / continuous 3 / 1
3 / 1
220 / 120
220 / 120
60
50
1170 / 1180
1070 / 650
0.63 / 0.36
0.76 / 0.32
0.23 / 0.08
0.27 / 0.15
0.18 / 0.14
0.15 / 0.10
1 / 450v
1 / 450v
3tk6gn-cp 3gn□ke 5 min. / continuous 6 / 2
6 / 2
220 / 120
220 / 120
60
50
1240 / 1050
1100 / 1180
1.38 / 0.62
1.63 / 0.7
0.47 / 0.18
0.54 / 0.17
0.33 / 0.22
0.27 / 0.20
2 / 450v
2 / 450v
4tk10gn-cp 4gn□ke 5 min. / continuous 10 / 3
10 / 3
220 / 120
220 / 120
60
50
1200 / 1300
1050 / 1020
2.76 / 1.23
2.84 / 1.19
0.80 / 0.22
0.91 / 0.28
0.37 / 0.28
0.29 / 0.21
2.5 / 450v
2.5 / 450v
5tk20gn-cp 5gn□ke 5 min. / continuous 20 / 5
20 / 5
220 / 120
220 / 120
60
50
1350 / 1240
1070 / 760
3.97 / 1.24
4.26 / 1.35
1.44 / 0.39
1.83 / 0.65
0.50 / 0.32
0.37 / 0.24
3 / 450v
3 / 450v
5tk40gx-cfp 5gx□kb 5 min. / continuous 40 / 10
40 / 10
220 / 120
220 / 120
60
50
1480 / 1360
1100 / 900
7.9 / 2.4
7.1 / 3.2
2.63 / 0.72
3.53 / 1.1
0.45 / 0.50
0.71 / 0.54
6 / 450v
6 / 450v
2tk3gn - 3w pinion shaft (helical gear) (pdf)
gearhead 2gn□ke dim. (pdf)
3tk6gn - 6w pinion shaft (helical gear) (pdf)
gearhead 3gn□ke dim. (pdf)
4tk10gn - 10w pinion shaft (helical gear) (pdf)
gearhead 4gn□ke dim. (pdf)
5tk20gn - 20w pinion shaft (helical gear) (pdf)
gearhead 5gn□ke dim. (pdf)
5tk40gx - 40w pinion shaft (helical gear) (pdf)
gearhead 5gx□kb dim. (pdf)
klemmkastentyp 3w bis 40w

klemmkastentyp 3w bis 40w

merkmale von torquemotoren
torquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor. das drehmoment ist bei der drehzahl null am höchsten und nimmt bei zunehmender drehzahl stetig ab, um den motor und die belastung in balance zu halten. die umdrehungsgeschwindigkeit des motors kann bei konstantem belastungsmoment durch anpassung der betriebsspannung geändert werden.

das design von torquemotoren unterscheidet sich stark vom design der üblichen motoren. eine geeignete und typische anwendung besteht darin, die belastung durch ein statisches moment niedrig zu halten, oder eine zwangskraft ist nach abschluss eines betriebs mit hoher drehzahl erforderlich. die spannung für einen dauerbetrieb beträgt 60 volt; die betriebszeit verkürzt sich, wenn spannungen 60 volt überschreiten; die nennbetriebszeit beträgt 5 minuten bei einer spannung von 100 volt.

torquemotoren eignen sich für kontinuierliches aufwickeln und aufwickeln von artikeln mit bestimmter drehzahl und bestimmter wickelspannung. sie werden üblicherweise dann eingesetzt, wenn während oder nach dem betrieb ein statisches moment aufgezwungen werden muss. torquemotoren werden häufig in anwendungen verwendet, bei denen das produkt auf eine spule gewickelt werden muss, z. b. textilien, papier, gummi, kunststoff (runder draht, flacher draht, plastikbeutel, frischhaltefolie), metalldraht, kabel und bei druckmaschinen.
  • die verfügbare ausgangsleistung liegt zwischen 3 w und max. 40 w
  • eingebauter thermoschalter
  • modelle mit abtriebswelle vom typ gn (ritzel) sind für den getriebekopf verfügbar
torquemotortypen
das drehmoment der motoren kann durch änderung der angelegten spannung oder über einen im anschlusskasten eingebauten spannungsstabilisator angepasst werden.
1.standardtyp:
   zur anpassung der motordrehzahl ist ein externer spannungsstabilisator erforderlich.
2.integrierter spannungsstabilisator:
   der spannungsstabilisator zur anpassung der motordrehzahl ist im anschlusskasten installiert.
spezifikationen von torquemotoren

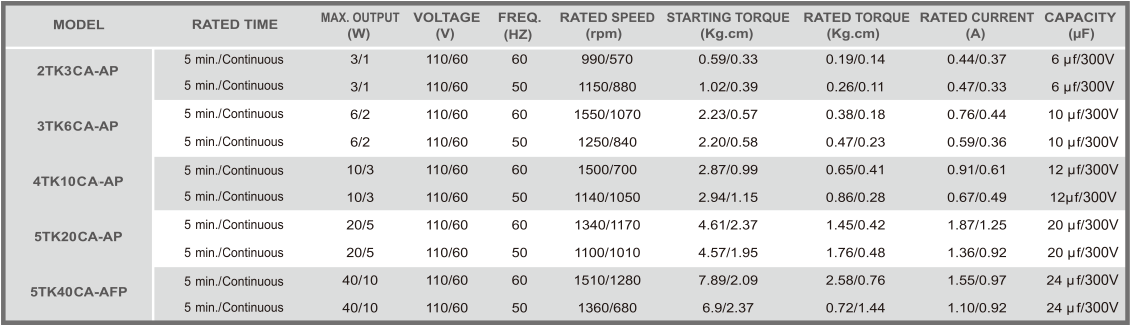

3w-40w, 110v

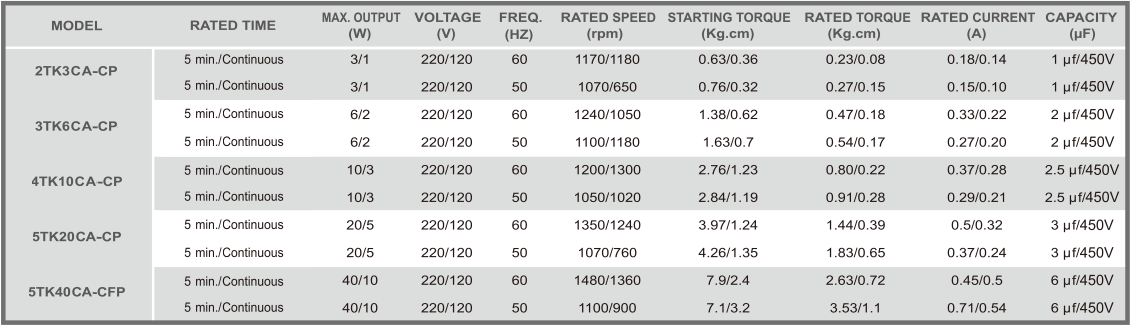

3w-40w, 220v

2tk3ca - 3w round shaft dim. (pdf)
3tk6ca - 6w round shaft dim. (pdf)
4tk10ca - 10wround shaft dim. (pdf)
5tk20ca - 20w round shaft dim. (pdf)
5tk40ca - 40w round shaft dim. (pdf)
spezifikationen des torque-getriebemotors
3w-40w, 110v


3w-40w, 220v

2tk3cgn - 3w pinion shaft (helical gear) dim. (pdf)
gearhead 2gn□ke dim. (pdf)
3tk6cgn - 6w pinion shaft (helical gear) dim. (pdf)
gearhead 3gn□ke dim. (pdf)
4tk10cgn - 10w pinion shaft (helical gear) dim. (pdf)
gearhead 4gn□ke dim. (pdf)
5tk20cgn - 20w pinion shaft (helical gear) dim. (pdf)
gearhead 5gn□ke dim. (pdf)
5tk40cgx - 40w pinion shaft (helical gear) dim. (pdf)
gearhead 5gx□kb dim. (pdf)
