感應式電磁剎車馬達/齒輪馬達
剎車馬達/齒輪馬達
導線式6w-40w
- 高煞車力及高保持力
內建無激磁作動的電磁煞車，當電源被切斷時，不但能迅速的停住馬達，而且能很確實的保持住負荷，所以最適合用於緊急時的安全煞車。 - 煞車精度高
不論馬達轉速多少，電磁煞車均能使馬達本體的過轉控制在2至3轉內，因此適用於頻繁正逆轉的操作（使用頻率：10次/ 分）。 - (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度，或提高轉矩。
- 對應全球電壓規格，只要連接電容器，連接上交流電源，即可輕鬆運轉。（三相馬達時，不需要電容器。）

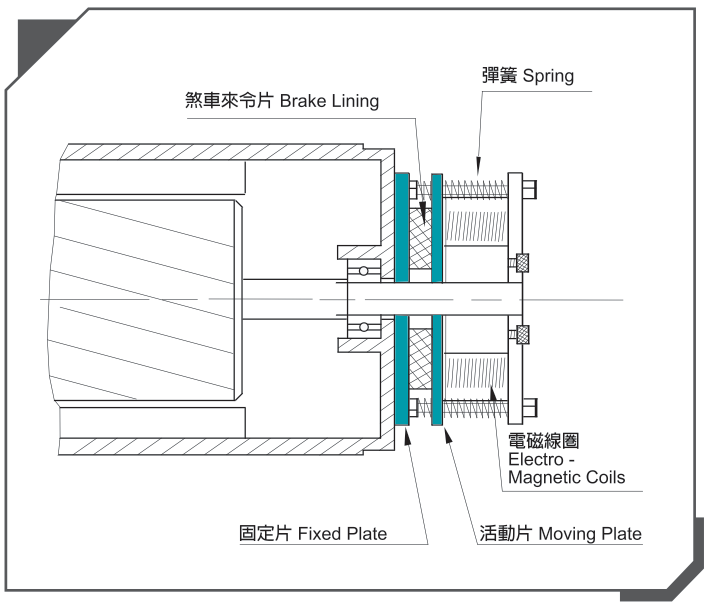

剎車間隙出廠時設定在0.15mm的理想值 (約一張名片的厚度)。當使用一段時間後，會因剎車來令片的磨耗而使剎車間隙變大。若剎車間隙大於0.3mm時，請送廠檢修或更換新來令片，將剎車間隙調回0.15mm。剎車使用頻率不可大於每分鐘10次。
感應式電磁剎車馬達、齒輪馬達導線型數據規格表
6w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min.) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 2ik6a-am | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6a-cm | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v |
| 2ik6a-cem | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
6w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min.) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 2ik6gn-am | 2gn□ke | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6gn-cm | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v | |
| 2ik6gn-cem | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
中間減速機機型: 2gn10x, 2gn10xk (培林)
2ik6a-m - 6w圓軸尺寸圖 (pdf) (dwg) (step)
2ik6gn - 6w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機2gn□ke (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
中間減速機機型2gn10x(k)尺寸圖 (dwg) (step)
15w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 3ik15a-am | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15a-cm | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v |
| 3ik15a-cem | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
15w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 3ik15gn-am | 3gn□ke | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15gn-cm | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v | |
| 3ik15gn-cem | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
中間減速機機型: 3gn10x, 3gn10xk (培林)
3ik15a - 15w圓軸尺寸圖 (pdf) (dwg) (step)
3ik15gn - 15w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機3gn□ke尺寸圖 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
中間減速機機型3gn10x(k)尺寸圖 (pdf) (dwg) (step)
25w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 4ik25a-am | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25a-cm | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v |
| 4ik25a-cem | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v |
| 4ik25a-sm | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - |
| 4ik25a-um | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
25w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 4ik25gn-am | 4gn□ke | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25gn-cm | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v | |
| 4ik25gn-cem | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v | |
| 4ik25gn-sm | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - | |
| 4ik25gn-um | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
中間減速機機型: 4gn10x, 4gn10xk (培林)
4ik25a - 25w圓軸尺寸圖 (pdf) (dwg) (step)
4ik25gn - 25w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機4gn□ke尺寸圖 (pdf) (dwg) (step)
中間減速機機型4gn10x(k)尺寸圖 (pdf) (dwg) (step)
40w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik40a-am | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40a-cm | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v |
| 5ik40a-cem | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v |
| 5ik40a-sm | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - |
| 5ik40a-um | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
40w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik40gn-am | 5gn□ke | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40gn-cm | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v | |
| 5ik40gn-cem | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v | |
| 5ik40gn-sm | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - | |
| 5ik40gn-um | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
中間減速機機型: 5gn10x, 5gn10xk (培林)
5ik40a - 40w圓軸尺寸圖 (pdf) (dwg) (step)
5ik40gn - 40w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
導線式60w-90w
- 高煞車力及高保持力
內建無激磁作動的電磁煞車，當電源被切斷時，不但能迅速的停住馬達，而且能很確實的保持住負荷，所以最適合用於緊急時的安全煞車。 - 煞車精度高
不論馬達轉速多少，電磁煞車均能使馬達本體的過轉控制在2至3轉內，因此適用於頻繁正逆轉的操作（使用頻率：10次/ 分）。 - (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度，或提高轉矩。
- 對應全球電壓規格，只要連接電容器，連接上交流電源，即可輕鬆運轉。（三相馬達時，不需要電容器。）
剎車間隙出廠時設定在0.15mm的理想值 (約一張名片的厚度)。當使用一段時間後，會因剎車來令片的磨耗而使剎車間隙變大。若剎車間隙大於0.3mm時，請送廠檢修或更換新來令片，將剎車間隙調回0.15mm。剎車使用頻率不可大於每分鐘10次。
感應式電磁剎車馬達、齒輪馬達導線型數據規格表
60w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik60a-afm | 60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60a-cfm | 60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v |
| 5ik60acefm | 60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v |
| 5ik60a-sfm | 60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - |
| 5ik60a-ufm | 60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
60w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik60gn-afm 5ik60gx-afm |
5gn□ke 5gx□k 5gx□kb |
60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60gn-cfm 5ik60gx-cfm |
60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v | |
| 5ik60gn-cefm 5ik60gx-cefm |
60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v | |
| 5ik60gn-sfm 5ik60gx-sfm |
60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - | |
| 5ik60gn-ufm 5ik60gx-ufm |
60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
中間減速機機型: 5gn10x, 5gn10xk (培林), 5gx10xk
5ik60a - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik60gn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
5ik60gx - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg)
90w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik90a-afm | 90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90a-cfm | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v |
| 5ik90a-cefm | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v |
| 5ik90a-sfm | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - |
| 5ik90a-ufm | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
90w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik90gx-afm | 5gx□k 5gx□kb |
90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90gx-cfm | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v | |
| 5ik90gx-cefm | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v | |
| 5ik90gx-sfm | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - | |
| 5ik90gx-ufm | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
中間減速機機型: 5gx10xk
5ik90a - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik90gx - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gx□k尺寸圖 (pdf) (dwg) (step)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg)
接線盒式6w-40w
- 高煞車力及高保持力
內建無激磁作動的電磁煞車，當電源被切斷時，不但能迅速的停住馬達，而且能很確實的保持住負荷，所以最適合用於緊急時的安全煞車。 - 煞車精度高
不論馬達轉速多少，電磁煞車均能使馬達本體的過轉控制在2至3轉內，因此適用於頻繁正逆轉的操作（使用頻率：10次/ 分）。 - (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度，或提高轉矩。
- 對應全球電壓規格，只要連接電容器，連接上交流電源，即可輕鬆運轉。（三相馬達時，不需要電容器。）
剎車間隙出廠時設定在0.15mm的理想值 (約一張名片的厚度)。當使用一段時間後，會因剎車來令片的磨耗而使剎車間隙變大。若剎車間隙大於0.3mm時，請送廠檢修或更換新來令片，將剎車間隙調回0.15mm。剎車使用頻率不可大於每分鐘10次。
感應式電磁剎車馬達、齒輪馬達接線盒式數據規格表
6w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 2ik6a-amt | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6a-cmt | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v |
| 2ik6a-cemt | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
6w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min.) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 2ik6gn-amt | 2gn□ke | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6gn-cmt | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v | |
| 2ik6gn-cemt | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
中間減速機機型: 2gn10x, 2gn10xk (培林)
2ik6a - 6w圓軸尺寸圖 (pdf) (dwg) (step)
2ik6gn - 6w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機2gn□ke (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
中間減速機機型2gn10x(k)尺寸圖 (dwg) (step)
15w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 3ik15a-amt | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15a-cmt | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v |
| 3ik15a-cemt | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
15w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 3ik15gn-amt | 3gn□ke | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15gn-cmt | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v | |
| 3ik15gn-cemt | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
中間減速機機型: 3gn10x, 3gn10xk (培林)
3ik15a - 15w圓軸尺寸圖 (pdf) (dwg) (step)
3ik15gn - 15w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機3gn□ke尺寸圖 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
中間減速機機型3gn10x(k)尺寸圖 (pdf) (dwg) (step)
25w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 4ik25a-amt | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25a-cmt | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v |
| 4ik25a-cemt | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v |
| 4ik25a-smt | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - |
| 4ik25a-umt | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
25w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 4ik25gn-amt | 4gn□ke | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25gn-cmt | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v | |
| 4ik25gn-cemt | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v | |
| 4ik25gn-smt | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - | |
| 4ik25gn-umt | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
中間減速機機型: 4gn10x, 4gn10xk (培林)
4ik25a - 25w圓軸尺寸圖 (pdf) (dwg) (step)
4ik25gn - 25w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機4gn□ke尺寸圖 (pdf) (dwg) (step)
中間減速機機型4gn10x(k)尺寸圖 (pdf) (dwg) (step)
40w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik40a-amt | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40a-cmt | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v |
| 5ik40a-cemt | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v |
| 5ik40a-smt | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - |
| 5ik40a-umt | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
40w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik40gn-amt | 5gn□ke | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40gn-cmt | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v | |
| 5ik40gn-cemt | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v | |
| 5ik40gn-smt | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - | |
| 5ik40gn-umt | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
中間減速機機型: 5gn10x, 5gn10xk (培林)
5ik40a - 40w圓軸尺寸圖 (pdf) (dwg) (step)
5ik40gn - 40w螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
接線盒式60w-90w
- 高煞車力及高保持力
內建無激磁作動的電磁煞車，當電源被切斷時，不但能迅速的停住馬達，而且能很確實的保持住負荷，所以最適合用於緊急時的安全煞車。 - 煞車精度高
不論馬達轉速多少，電磁煞車均能使馬達本體的過轉控制在2至3轉內，因此適用於頻繁正逆轉的操作（使用頻率：10次/ 分）。 - (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度，或提高轉矩。
- 對應全球電壓規格，只要連接電容器，連接上交流電源，即可輕鬆運轉。（三相馬達時，不需要電容器。）
剎車間隙出廠時設定在0.15mm的理想值 (約一張名片的厚度)。當使用一段時間後，會因剎車來令片的磨耗而使剎車間隙變大。若剎車間隙大於0.3mm時，請送廠檢修或更換新來令片，將剎車間隙調回0.15mm。剎車使用頻率不可大於每分鐘10次。
感應式電磁剎車馬達、齒輪馬達接線盒式數據規格表
60w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik60a-afmt | 60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60a-cfmt | 60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v |
| 5ik60a-cefmt | 60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v |
| 5ik60a-sfmt | 60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - |
| 5ik60a-ufmt | 60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
60w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik60gn-afmt 5ik60gx-afmt |
5gn□ke 5gx□k 5gx□kb |
60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60gn-cfmt 5ik60gx-cfmt |
60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v | |
| 5ik60gn-cefmt 5ik60gx-cefmt |
60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v | |
| 5ik60gn-sfmt 5ik60gx-sfmt |
60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - | |
| 5ik60gn-ufmt 5ik60gx-ufmt |
60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
中間減速機機型: 5gn10x, 5gn10xk (培林), 5gx10xk
5ik60a - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik60gn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
5ik60gx - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg)
90w電磁剎車馬達
| 機型 | 出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik90a-afmt | 90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90a-cfmt | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v |
| 5ik90a-cefmt | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v |
| 5ik90a-sfmt | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - |
| 5ik90a-ufmt | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
90w電磁剎車齒輪馬達
| 機型 | 減速機 機型 |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定轉速 (rpm) |
額定時間 (min) |
啓動轉矩 (kg.cm) |
額定轉矩 (kg.cm) |
額定電流 (a) |
電容量 (μf) |
| 5ik90gx-afmt | 5gx□k 5gx□kb |
90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90gx-cfmt | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v | |
| 5ik90gx-cefmt | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v | |
| 5ik90gx-sfmt | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - | |
| 5ik90gx-ufmt | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
中間減速機機型: 5gx10xk
5ik90a - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik90gx - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gx□k尺寸圖 (pdf) (dwg) (step)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg)
