phf系列

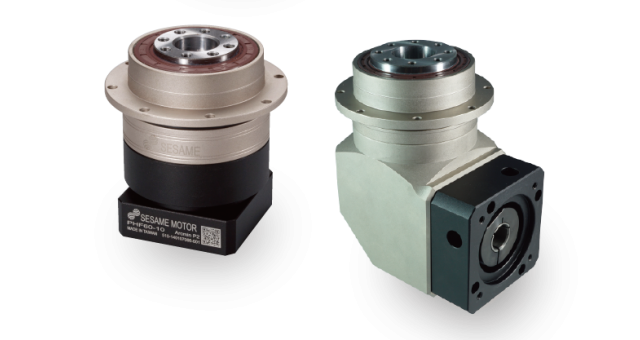

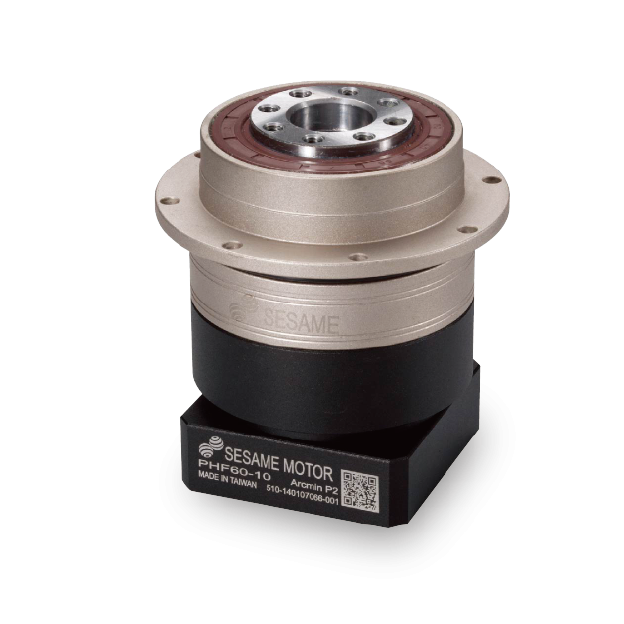

phf圓形法蘭高精度行星減速機具備iso-9409規格法蘭、一體式行星齒輪架與輸出軸、一體式齒箱及滿針排列行星齒輪針狀軸承。尺寸框號最大可達255 mm。高扭矩輸出與高徑向負載能力，運轉噪音極低。最佳背隙可達1 弧分。高效能、精準、可靠、壽命長等極佳產品特性，最適合精準定位和高動態運動控制的高性能應用，特別是在需要精準重覆定位的場合。滾錐軸承的設計，使得容許彎曲力矩可達6080 n，軸向負載能力亦可達21850 n。phf系列也特別適合與齒軸齒條搭配，提供線性運動設備的動力媒介。適用於金屬切割機、木材加工設備、加工中心機和高動態運動控制系統。直角型（phfr）同樣具備優越性能與精密度，亦提供最大尺寸框號至255 mm。

產品特點

• iso 9409法蘭安裝規格
• 3等級精密背隙，7款尺寸框號42-255 mm
• 獨特熱處理與研磨加工精密齒輪，減速比3-100:1
• 一體成形行星齒輪架與輸出軸，高扭轉剛性、高徑向負載能力
• 額定輸出力矩最高可達2000 nm
• 最大容許彎曲力矩6080 nm；最大軸向負載能力21850 n
• 低背隙、低噪音、高效率。極精密背隙可達1弧分，高階應用性能
• 一體成形齒箱，高精密度、高輸出力矩
• 滿針排列行星齒輪針狀軸承
• ip65防護等級、全合成潤滑油、終身免保養

規格

• 尺寸框號 (mm)：42、60、90、115、142、200、255
• 減速機比：3-100:1
• 額定輸入轉速 (rpm)：2000-5000
• 最大輸入轉達 (rpm)：4000-10000
• 背隙 (arcmin)：單段1-6，雙段2-8
• 容許彎曲力矩 (n•m)：43-6080
• 容許軸向力 (n)：1015-21850
• 使用壽命 (hrs)：30000 (15000連續運轉)
• 噪音值 (dba/1m)：56-70
• 防護等級：ip65
• 潤滑：全合成潤滑油
